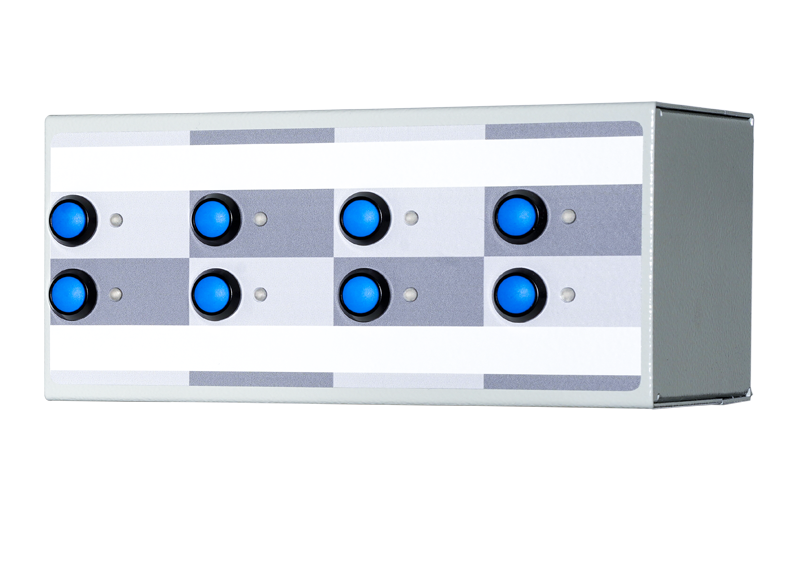

CSP-PANEL8 - panel rozszerzeń dla CSP-ON. Każdy CSP-PANEL8 to dodatkowe 8 wyjść. Możemy podłączyć maksymalnie 4 panele do każdego CSP-ON. Dzięki temu obsłużymy do 8/16/24/32 urządzeń elektrycznych.
Wybór urządzenia następuje przyciskiem na CSP-PANEL8. Upływ czasu danego urządzenia po jego wyborze przyciskiem, prezentowany jest na trzy segmentowym wyświetlaczu LED systemu CSP_ON – dodatkowo dioda trójkolorowa sygnalizuje różne stany urządzenia. Urządzenie dostępne jest z zasilaniem 230VAC. To samo napięcie jest przekazywane na wyjście zasilania podłączanego urządzenia.
W przypadku pralek i suszarek (odbiorników większej mocy) wymagane jest zastosowanie zewnętrznych styczników lub przekaźników mocy.
Maksymalny prąd każdego z wyjść wynosi 2A i służy do ewentualnego wysterowania załączanego stycznika lub przekaźnika.
produkty/206-stycznik-25a-tracon-shk2-25
CSP-ON znajdują szerokie zastosowanie w: płatnych pralniach, prysznicach, oświetleniach boisk, solariach, saunach, oraz wielu innych usługach.
Cechy systemu:
- możliwość rozszerzenia ilości wyjść 8/16/24/32
- modułowość łączenia do 4szt CSP-PANEL8
- łatwość obsługi i montażu
- bezpieczny dla użytkownika system zasilania
- gwarancja 24 miesiące door-to-door
Opcje systemu (zapytaj o ich dostępność):
- możliwość podłączenia rozszerzeń wyjść CSP-PANEL8
- możliwość podłączenia przycisków CSP-P1 START/STOP
Parametry techniczne:
- obudowa blacha stalowa 1-2mm malowana proszkowo
- wymiary obudowy 130 x 205 x 100 (szer x dł x wys)
- kolor podstawowy RAL7035 (szary)
- klasa szczelności IP20
- urządzenie posiada uziemienia ochronne PE
- zasilanie 230VAC +- 10% 50-60Hz
- maksymalna moc przyłączanego odbiornika - 500W / + stycznik 5500W
- pobór mocy urządzenia w trybie czuwania - maksymalnie 5W
- pobór mocy urządzenia - maksymalnie 25W
- temp. pracy 5°C – 50°C – instalacja wyłącznie wewnątrz budynku
- wilgotność względna < 85%
- waga 1,60 kg
